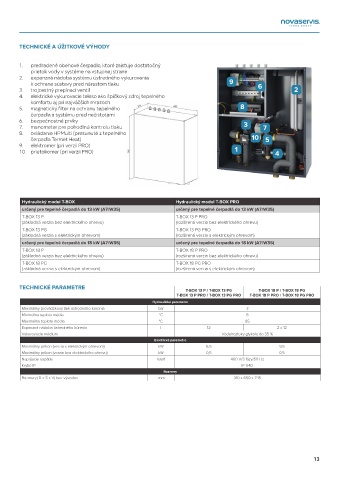

TECHNICKÉ A ÚŽITKOVÉ VÝHODY

1. predradené obehové čerpadlo, ktoré zaisťuje dostatočný
prietok vody v systéme na vstupnej strane
2. expanzná nádoba systému ústredného vykurovania
k ochrane sústavy pred nárastom tlaku 9 6
3. trojcestný prepínací ventil 2
4. elektrické vykurovacie teleso ako špičkový zdroj tepelného
komfortu aj pri najväčších mrazoch
5. magnetický filter na ochranu tepelného 8
čerpadla a systému pred nečistotami
6. bezpečnostné prvky
7. manometer pre pohodlnú kontrolu tlaku 3 7
8. ovládanie HPMulti (presunuté z tepelného
čerpadla Termet Heat) 10 5
9. elektromer (pri verzii PRO)
10. prietokomer (pri verzii PRO) 1 4

Hydraulický modul T-BOX Hydraulický modul T-BOX PRO
určený pre tepelné čerpadlá do 13 kW (A7/W35) určený pre tepelné čerpadlá do 13 kW (A7/W35)
T-BOX 13 P T-BOX 13 P PRO
(základná verzia bez elektrického ohrevu) (rozšírená verzia bez elektrického ohrevu)
T-BOX 13 PG T-BOX 13 PG PRO
(základná verzia s elektrickým ohrevom) (rozšírená verzia s elektrickým ohrevom)
určený pre tepelné čerpadlá do 18 kW (A7/W35) určený pre tepelné čerpadlá do 18 kW (A7/W35)
T-BOX 18 P T-BOX 18 P PRO
(základná verzia bez elektrického ohrevu) (rozšírená verzia bez elektrického ohrevu)
T-BOX 18 PG T-BOX 18 PG PRO
(základná verzia s elektrickým ohrevom) (rozšírená verzia s elektrickým ohrevom)

TECHNICKÉ PARAMETRE
T-BOX 13 P / T-BOX 13 PG T-BOX 18 P / T-BOX 18 PG
T-BOX 13 P PRO / T-BOX 13 PG PRO T-BOX 18 P PRO / T-BOX 18 PG PRO
Hydraulické parametre
Maximálny prevádzkový tlak ústredného kúrenia bar 3
Minimálna teplota média °C 8
Maximálna teplota média °C 95
Expanzná nádoba ústredného kúrenia l 12 2 x 12
Vykurovacie médium Voda/roztoky glykolu do 35 %
Elektrické parametre
Maximálny príkon (verzia s elektrickým ohrevom) kW 6,5 9,5
Maximálny príkon (verzia bez elektrického ohrevu) kW 0,5 0,5
Napájacie napätie V/ø/f 400 V/3 fázy/50 Hz
Krytie IP IP X4D
Rozmery
Rozmery [D x Š x V] bez vývodov mm 310 x 650 x 745

13
