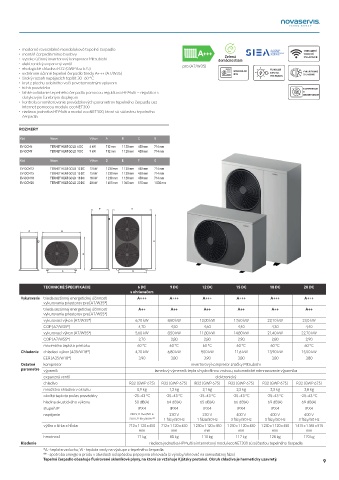

Page 9 - Tepelna cerpadla TERMET_Novaservis_SK_5_2024
P. 9
• moderné reverzibilné monoblokové tepelné čerpadlo VZDIALENÉ
• montáž čerpadla mimo budovy WEBOVÉ
• vysoko účinný invertorový kompresor Mitsubishi OVLÁDANIE
• elektronický expanzný ventil
• ekologické chladivo R32 (GWP iba 675) pro (A7/W35)
• extrémne účinné tepelné čerpadlo triedy A+++ (A7/W35) VYKUROVANIE
CHLADENIE
• široký rozsah napájacích teplôt 30–60 °C
• kryt z plechu odolného voči poveternostným vplyvom
• tichá prevádzka KOMPRESOR
• ľahké ovládanie tepelného čerpadla pomocou regulátora HPMulti – regulátor s S
dotykovým farebným displejom INVERTOROM
• kontrola a monitorovanie prevádzkových parametrov tepelného čerpadla cez
Internet pomocou modulu ecoNET300
• riadiaca jednotka HPMulti a modul ecoNET300, ktoré sú súčasťou tepelného
čerpadla.
ROZMERY
Kód Názov Výkon A B C G
EV-DCM6 TERMET HEAT GOLD 6 DC 6 kW 712 mm 1 120 mm 450 mm 714 mm
EV-DCM9 TERMET HEAT GOLD 9 DC 9 kW 712 mm 1 120 mm 450 mm 714 mm
Kód Názov Výkon D E F G
EV-DCM12 TERMET HEAT GOLD 12 DC 12 kW 1 230 mm 1 120 mm 450 mm 714 mm
EV-DCM15 TERMET HEAT GOLD 15 DC 15 kW 1 230 mm 1 120 mm 450 mm 714 mm
EV-DCM18 TERMET HEAT GOLD 18 DC 18 kW 1 230 mm 1 120 mm 450 mm 714 mm
EV-DCM20 TERMET HEAT GOLD 20 DC 20 kW 1 415 mm 1 365 mm 515 mm 1 030 mm
TECHNICKÉ ŠPECIFIKÁCIE 6 DC 9 DC 12 DC 15 DC 18 DC 20 DC
s ohrievačom
Vykurovanie trieda sezónnej energetickej účinnosti A+++ A+++ A+++ A+++ A+++ A+++
vykurovania priestorov pre [A7/W35*]
trieda sezónnej energetickej účinnosti A++ A++ A++ A++ A++ A++
vykurovania priestorov pre [A7/W55*]
vykurovací výkon [A7/W35*] 6,70 kW 8,80 kW 12,00 kW 17,60 kW 22,10 kW 23,0 kW
COP [A7/W35*] 4,70 4,50 4,60 4,40 4,30 4,40
vykurovací výkon [A7/W55*] 5,60 kW 8,50 kW 11,80 kW 14,80 kW 21,40 kW 22,70 kW
COP [A7/W55*] 2,70 2,80 2,80 2,90 2,80 2,90
maximálna teplota prietoku 60 °C 60 °C 60 °C 60 °C 60 °C 60 °C
Chladenie chladiaci výkon [A35/W18*] 4,70 kW 6,80 kW 9,50 kW 11,6 kW 13,90 kW 15,50 kW
EER [A35/W18*] 3,90 3,80 3,90 3,80 3,80 3,80
Ostatné kompresor invertorový kompresor značky Mitsubishi
parametre výparník lamelový výmenník tepla s hydrofilnou vrstvou, automatické odmrazovanie výparníka
expanzný ventil elektronický
chladivo R32 (GWP 675) R32 (GWP 675) R32 (GWP 675) R32 (GWP 675) R32 (GWP 675) R32 (GWP 675)
množstvo chladiva v okruhu 0,9 kg 1,2 kg 2,1 kg 2,3 kg 2,3 kg 2,8 kg
okolitá teplota počas prevádzky -25~43 °C -25~43 °C -25~43 °C -25~43 °C -25~43 °C -25~43 °C
hladina akustického výkonu 50 dB(A) 64 dB(A) 65 dB(A) 66 dB(A) 69 dB(A) 69 dB(A)
stupeň IP IPX4 IPX4 IPX4 IPX4 IPX4 IPX4
napájanie 230 V /1 fáza/50 Hz 230 V 230 V 400 V 400 V 400 V
230 V /2 fázy/50 Hz** 1 fázy/50 Hz 1 fáza/50 Hz 3 fázy/50 Hz 3 fázy/50 Hz 3 fázy/50 Hz
výška x šírka x hĺbka 712 x 1 120 x 450 712 x 1 120 x 450 1 230 x 1 120 x 450 1 230 x 1 120 x 450 1 230 x 1 120 x 450 1 415 x 1 365 x 515
mm mm mm mm mm mm
hmotnosť 71 kg 80 kg 110 kg 117 kg 128 kg 170 kg
Riadenie riadiaca jednotka HPMulti a internetový modul ecoNET300 sú súčasťou tepelného čerpadla
*A - teplota vzduchu; W - teplota vody na výstupe z tepelného čerpadla
** - spotreba energie a prúdu v závislosti od spôsobu pripojenia ohrievača (z výroby/ohrievač na samostatnej fáze)
Tepelné čerpadlo obsahuje fluórované skleníkové plyny, na ktoré sa vzťahuje Kjótsky protokol. Okruh chladiva je hermeticky uzavretý. 9
